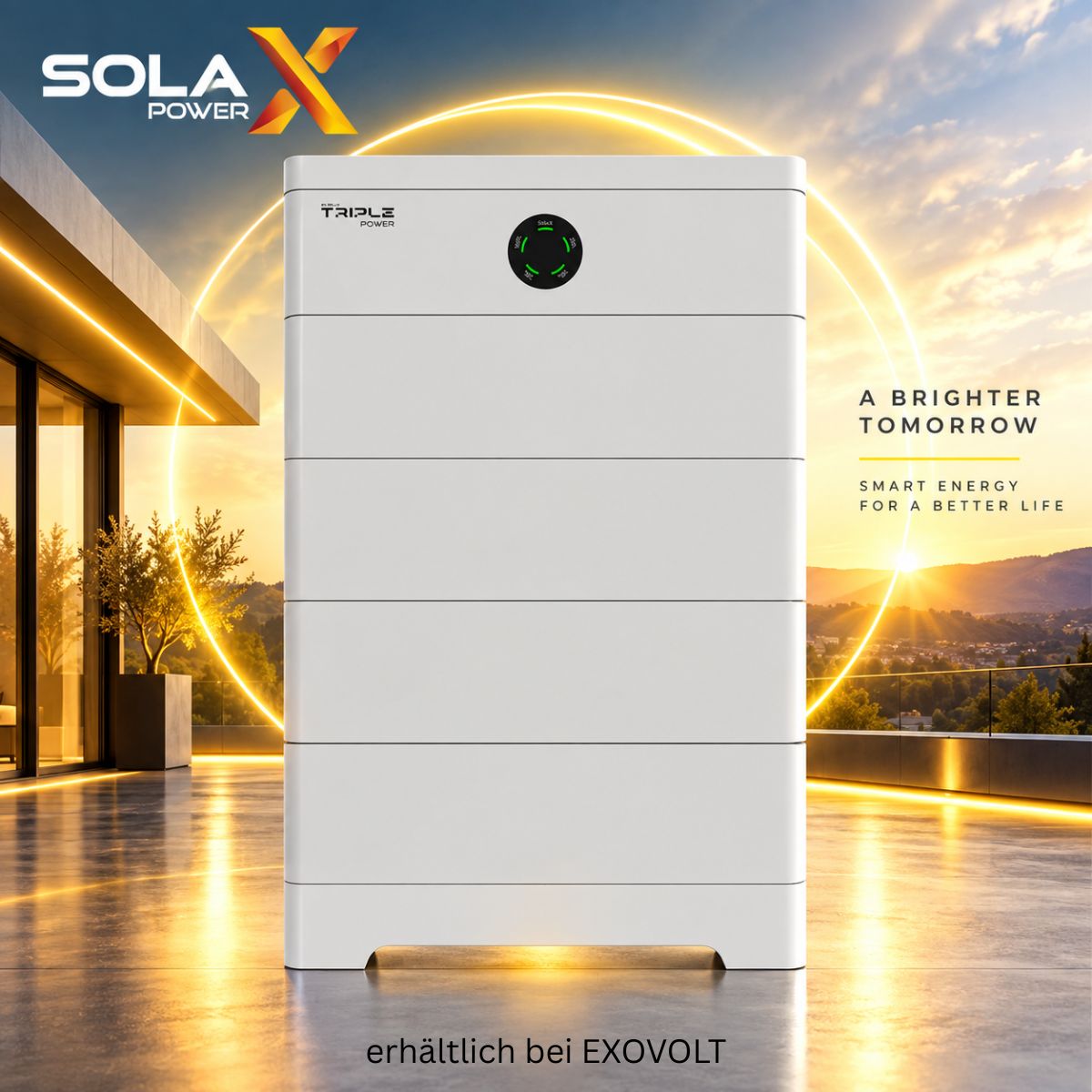

SolaX Hochvolt Batteriespeicher TSYS-HS51 Hochvolt-Batteriesystem 10,2–66,5 kWh – flexibel skalierbarer LiFePO4-Speicher
Das TSYS-HS51 ist ein modular aufgebautes LiFePO4-Hochvolt-Batteriesystem von SolaX für moderne Photovoltaik-, Hybrid- und Energiespeicherlösungen. Mit einer skalierbaren Speicherkapazität von 10,2 bis 66,5 kWh deckt das System sowohl typische Anwendungen im Eigenheim als auch größere Speicheranforderungen und kleinere gewerbliche Energiesysteme ab.
Jedes Batteriemodul stellt 5,1 kWh Speicherkapazität bereit. Je nach gewünschter Ausführung werden zwischen zwei und dreizehn Batteriemodule zu einem Hochvolt-Speichersystem kombiniert. Das integrierte Batteriemanagementsystem überwacht und steuert den Speicherbetrieb, während CAN- und RS485-Schnittstellen die Kommunikation mit kompatiblen Systemkomponenten ermöglichen.
Durch den modularen Aufbau lässt sich der Speicher passend zum tatsächlichen Energiebedarf konfigurieren und bei entsprechender Systemplanung erweitern.
Die Vorteile des TSYS-HS51 auf einen Blick
- 10,2 bis 66,5 kWh skalierbare Gesamtkapazität
- 5,1 kWh LiFePO4 je Batteriemodul
- Von 2 bis 13 Batteriemodulen konfigurierbar
- Bis zu 70 A maximaler Lade- und Entladestrom
- 90 % Entladetiefe (DoD)
- Mehr als 6000 Ladezyklen bei 90 % DoD
- Integriertes Batteriemanagementsystem
- Kommunikation über CAN und RS485
- Stapelbares, platzsparendes Batteriesystem
- IP66 für Innen- und Außenbereiche
- Integrierte Batterieheizung für niedrige Temperaturen
- Aerosol-Feuerlöschsystem für zusätzlichen Batterieschutz
- Erweiterbarer modularer Systemaufbau
- Für private und kleinere gewerbliche Energiespeicherlösungen geeignet
Modular von 10,2 bis 66,5 kWh
SolaX Hochvolt Batteriespeicher
Eine der wesentlichen Stärken des TSYS-HS51 ist seine flexible Skalierbarkeit.
Das System basiert auf einzelnen 5,1-kWh-Batteriemodulen und kann abhängig vom gewünschten Energiebedarf in zahlreichen Speichergrößen aufgebaut werden:
Damit kann die Speicherkapazität wesentlich genauer an Verbrauch, PV-Leistung, gewünschte Eigenverbrauchsquote und weitere Anforderungen des Energiesystems angepasst werden.
LiFePO4-Technologie für langlebige Energiespeicherung
Das TSYS-HS51 Hochvolt-Batteriesystem setzt auf Lithium-Eisenphosphat-Zellen, kurz LiFePO4 oder LFP.
SolaX gibt für die Batteriemodule eine Zyklenlebensdauer von mehr als 6000 Zyklen bei 90 % Entladetiefe an. Die Angaben beziehen sich auf definierte Testbedingungen bei 25 °C.
Die Kombination aus LFP-Technologie, Batteriemanagement und modularer Systemarchitektur macht das TSYS-HS51 zu einer langfristig ausgelegten Speicherlösung für Anwendungen mit regelmäßigem Lade- und Entladebetrieb.
Hohe Lade- und Entladeleistung
Das Batteriesystem arbeitet mit einem Nennbetriebsstrom von 60 A und unterstützt laut Hersteller einen maximalen Betriebsstrom von bis zu 70 A.
Mit steigender Anzahl der in Reihe geschalteten Batteriemodule erhöht sich gleichzeitig die Systemspannung. Dadurch stehen abhängig von der jeweiligen Konfiguration unterschiedliche Leistungsbereiche zur Verfügung.
Beispielsweise beträgt die vom Hersteller angegebene Nennleistung:
- 10,2 kWh: 6,1 kW
- 20,4 kWh: 12,3 kW
- 30,7 kWh: 18,4 kW
- 40,9 kWh: 24,6 kW
- 51,2 kWh: 30,7 kW
- 61,4 kWh: 36,9 kW
- 66,5 kWh: bis zu 39,9 kW Nennleistung
Die tatsächlich nutzbare Lade- und Entladeleistung hängt jedoch immer vom eingesetzten Wechselrichter, vom Ladezustand, von der Temperatur und von der konkreten Systemkonfiguration ab.
Intelligentes Batteriemanagement
Das zum TSYS-HS51 gehörende Batteriemanagementsystem übernimmt die zentrale Überwachung des Hochvolt-Speichers.
Das BMS überwacht wichtige Betriebsparameter der Batteriemodule und stellt die Kommunikation mit kompatiblen Systemkomponenten bereit.
Als Kommunikationsschnittstellen stehen zur Verfügung:
- CAN
- RS485
SolaX unterstützt darüber hinaus Funktionen zur Ferndiagnose, Aktualisierung und Wartung innerhalb entsprechend eingerichteter Systeme.
Batterieheizung für niedrige Temperaturen
Ein besonderes Merkmal des TSYS-HS51 ist die integrierte Heiztechnik der entsprechenden Batterieausführung.
Mit aktivierter Heizfunktion gibt SolaX einen Lade- und Entladetemperaturbereich von −30 °C bis +53 °C an.
Ohne Heizfunktion liegt der angegebene Temperaturbereich bei −20 °C bis +53 °C.
Damit lässt sich das Batteriesystem auch für Installationsorte planen, an denen im Winter deutlich niedrigere Umgebungstemperaturen auftreten können.
IP66 für Innen- und Außeninstallation
Das SolaX TSYS-HS51 besitzt die Schutzart IP66.
Damit ist das System gegen Staubeintritt und starkes Strahlwasser geschützt und laut Hersteller sowohl für die Innen- als auch Außeninstallation vorgesehen.
Die Installation erfolgt stehend auf dem Boden.
Trotz der hohen Schutzklasse sollten bei der Planung immer die Installationsvorgaben des Herstellers eingehalten werden. SolaX empfiehlt insbesondere, das Batteriesystem möglichst vor direkter dauerhafter Sonneneinstrahlung sowie starker Regen- und Schneebelastung zu schützen.
Zusätzliche Batteriesicherheit
Neben dem Batteriemanagement setzt SolaX beim TSYS-HS51 auf weitere Schutzmaßnahmen.
Zu den vom Hersteller hervorgehobenen Sicherheitsmerkmalen gehören:
- LiFePO4-Batteriezellen
- Hochleistungsprozessoren zur Batterieüberwachung
- IP66-Gehäuseschutz
- integriertes Aerosol-Feuerlöschsystem
- Temperaturüberwachung
- kontrolliertes Batteriemanagement
Damit verbindet SolaX die hohe Kapazität des Systems mit mehreren Ebenen zur Betriebs- und Batteriesicherheit.
Series Box für größere Speicheraufbauten
Bei größeren Konfigurationen wird das Batteriesystem auf mehrere Batterietürme verteilt.
Die Series Box dient dabei zur seriellen Verbindung eines weiteren Batterieturms innerhalb der vorgesehenen SolaX-Systemarchitektur.
Das ermöglicht Speichergrößen, die über die Kapazität eines einzelnen Batterieturms hinausgehen, ohne das modulare Grundprinzip des Systems aufzugeben.
Die Series Box misst:
600 × 225 × 376 mm
und besitzt ein Nettogewicht von etwa:
15 kg
Erweiterungsmöglichkeiten des TSYS-HS51
SolaX hat das Batteriesystem auf eine flexible Systemerweiterung ausgelegt.
Neben dem direkten modularen Aufbau unterstützt die aktuelle HS51-Plattform abhängig von Wechselrichter und Systemkonfiguration zusätzliche Erweiterungslösungen.
SolaX nennt unter anderem die Kombination mit der TCBox-70, über die mehrere Batterietürme in entsprechend ausgelegten Systemen eingebunden werden können.
Bei Erweiterungen muss jedoch immer geprüft werden, welche Batterieanzahl, Verschaltung und Speicherkapazität der konkret eingesetzte SolaX-Wechselrichter unterstützt.
Kompatibilität mit SolaX-Wechselrichtern
Das TSYS-HS51 ist für die Integration in kompatible SolaX-Energiesysteme vorgesehen.
Unter anderem dokumentiert SolaX die Verwendung des TSYS-HS51 mit der X3-ULTRA-Serie.
Die mögliche Anzahl der Batteriemodule sowie Lade- und Entladeleistung hängen vom jeweiligen Wechselrichtermodell und der gewählten Batteriearchitektur ab.
Vor der Bestellung sollte deshalb immer geprüft werden:
- welcher SolaX-Wechselrichter eingesetzt wird
- welcher Batteriespannungsbereich unterstützt wird
- wie viele Batteriemodule zulässig sind
- ob ein oder mehrere Batterietürme benötigt werden
- ob zusätzliche Verbindungskomponenten erforderlich sind
So wird verhindert, dass lediglich die Speicherkapazität betrachtet wird, obwohl Wechselrichter und Batteriesystem elektrisch zusammenpassen müssen.
