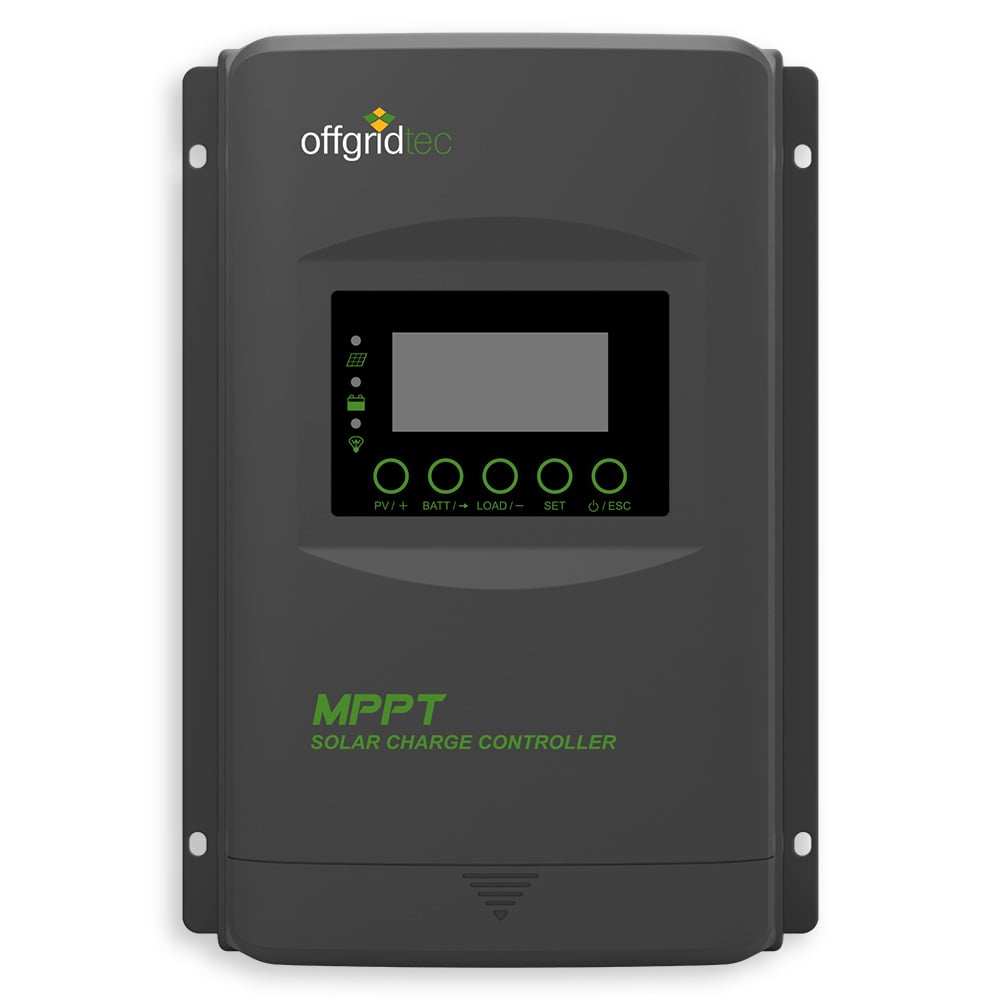

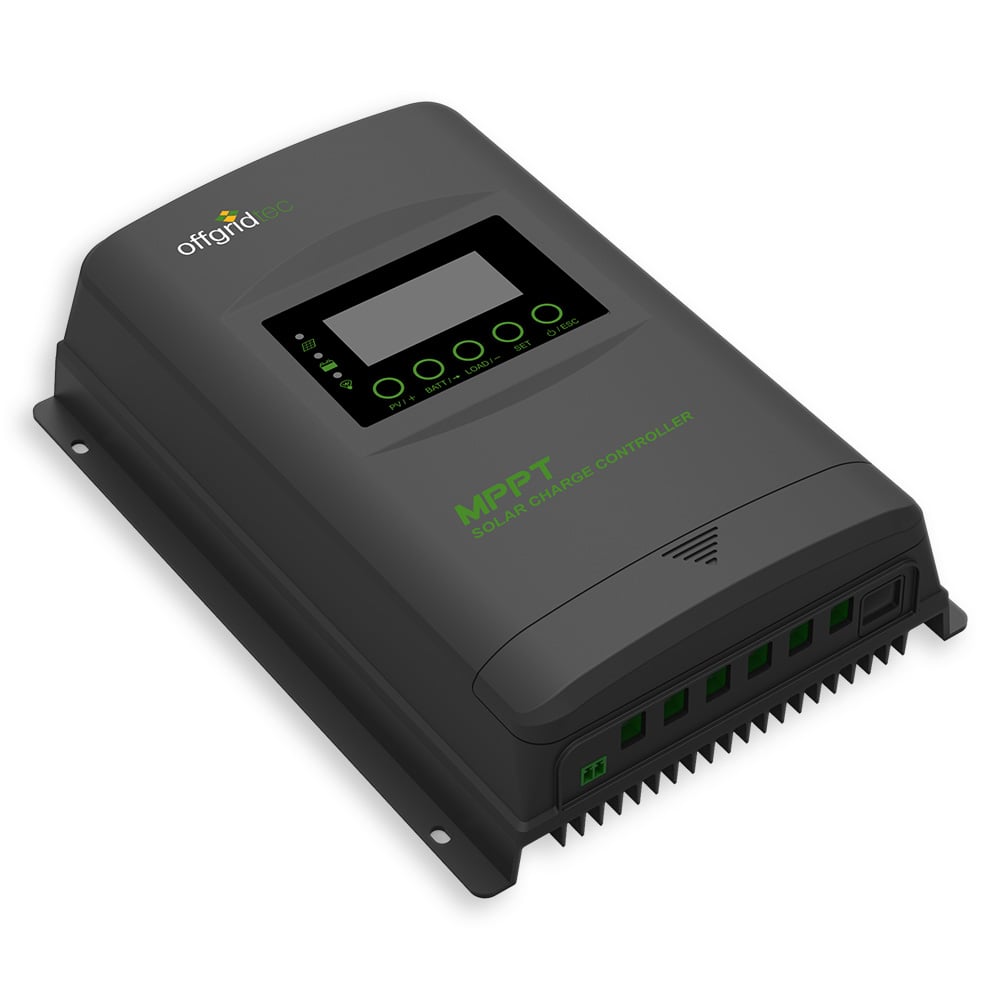

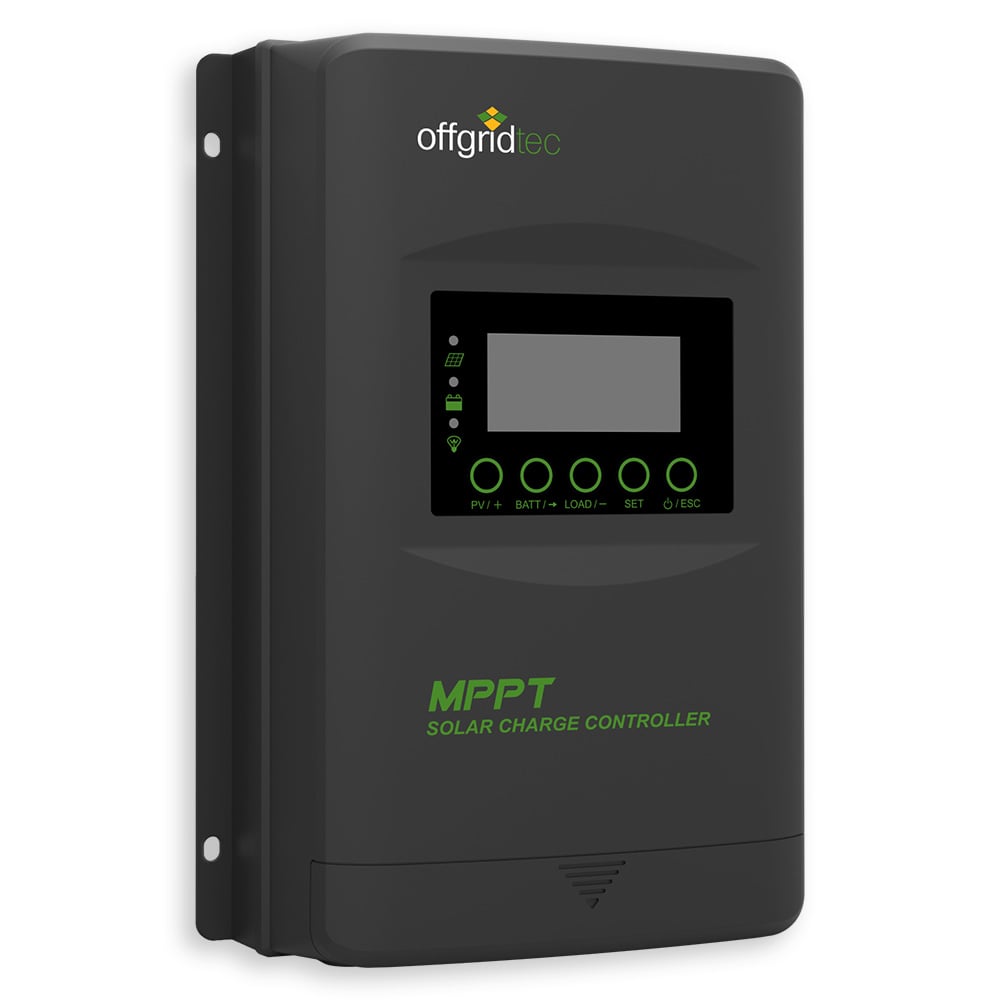

20 A MPPT Solarladeregler für 12 V und 24 V mit LCD und RS485 – Offgridtec®
Kompakter MPPT-Solarladeregler mit 20 A Ladestrom, integriertem LCD-Display und RS485-Schnittstelle für 12- und 24-V-Batteriesysteme.
Die Vorteile auf einen Blick
- 20 A Nennladestrom
- Für 12- und 24-V-Batteriesysteme
- MPPT-Tracking-Effizienz bis zu 99,5 %
- DC/DC-Umwandlungswirkungsgrad bis zu 98,3 %
- Für unterstützte Blei- und Lithiumbatterien konfigurierbar
- Integriertes LCD-Display
- RS485-Schnittstelle mit Modbus-Protokoll
- Automatische Begrenzung von Ladeleistung und Ladestrom
- Umfangreiche elektronische Schutzfunktionen
Produktbeschreibung
Der Offgridtec MPPT PRO-X 20 A ist ein kompakter Solarladeregler für netzunabhängige 12- und 24-V-Energiesysteme. Mit bis zu 20 A Ladestrom eignet er sich unter anderem für kleinere Inselanlagen sowie für Solarsysteme in Wohnmobilen, Campern und Booten.
Die integrierte MPPT-Regelung ermittelt fortlaufend den optimalen Arbeitspunkt der angeschlossenen Solarmodule. Dadurch kann die verfügbare PV-Leistung auch bei wechselnden Einstrahlungsbedingungen effizient für die Batterieladung genutzt werden. Die Tracking-Effizienz erreicht bis zu 99,5 %, der maximale DC/DC-Umwandlungswirkungsgrad liegt bei 98,3 %.
Je nach Systemspannung unterstützt der Laderegler folgende PV-Nennleistungen:
- 260 W bei 12 V
- 520 W bei 24 V
Flexible Batteriekonfiguration
Der MPPT PRO-X unterstützt geeignete Blei-Säure- und Lithiumbatterien. Lade-, Erhaltungs- und Abschaltparameter können an das verwendete Batteriesystem angepasst werden.
Bei Bleibatterien erkennt der Regler die Systemspannung von 12 V oder 24 V automatisch. Bei Verwendung einer Lithiumbatterie ist diese automatische Erkennung nicht verfügbar. Die Systemspannung und sämtliche Ladeparameter müssen deshalb entsprechend den Vorgaben des Batterieherstellers und des Batteriemanagementsystems eingestellt werden. Der Temperaturkompensationskoeffizient ist bei Lithiumbatterien auf 0 zu setzen.
Kontrolle und Kommunikation

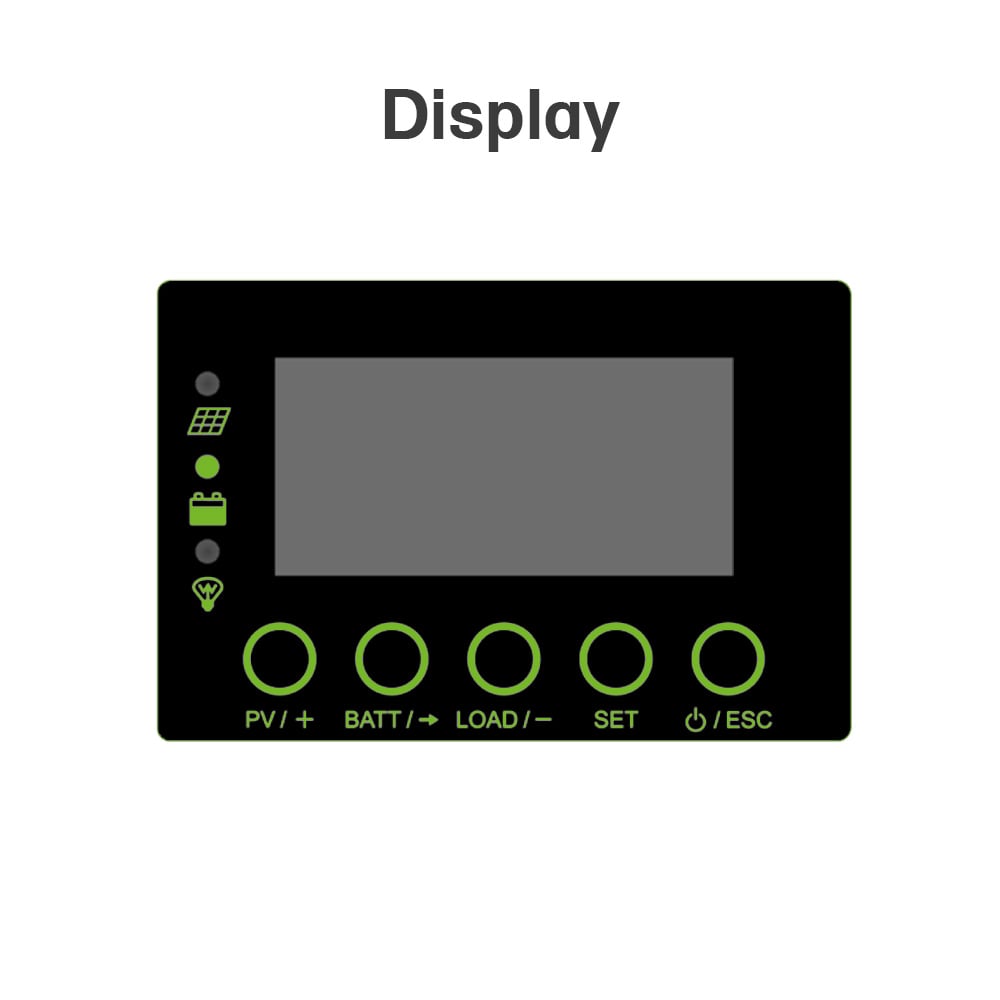

Das integrierte LCD-Display zeigt wichtige Betriebs- und Leistungsdaten direkt am Gerät an. Eine RS485-Schnittstelle mit Modbus-Protokoll ermöglicht die externe Kommunikation und weiterführende Systemüberwachung.
Für die Verbindung mit einem Computer oder einer mobilen Anwendung können zusätzliche Kommunikationskomponenten erforderlich sein. Diese gehören nicht zum aufgeführten Lieferumfang.
Technische Daten
- Systemnennspannung: 12 / 24 V DC
- Automatische Spannungserkennung: bei geeigneten Bleibatterien
- Nennladestrom: 20 A
- Nennentladestrom: 20 A
- Batteriespannungsbereich: 8–32 V
- Maximale PV-Leerlaufspannung: 100 V bei minimaler Betriebstemperatur
- Maximale PV-Leerlaufspannung bei 25 °C: 92 V
- MPP-Spannungsbereich: Batteriespannung + 2 V bis 72 V
- Maximaler DC/DC-Umwandlungswirkungsgrad: 98,3 %
- Volllastwirkungsgrad: bis zu 96,4 %
- Eigenverbrauch: maximal 30 mA bei 12 V beziehungsweise 16 mA bei 24 V
- RS485-Schnittstelle: RJ45, 5 V DC / 200 mA
- Maximale Anschlussklemme: 16 mm² beziehungsweise AWG 6
- Empfohlener Leitungsquerschnitt: 6 mm² beziehungsweise AWG 10
- Umgebungstemperatur bei Volllast: −25 bis +50 °C
- Schutzart: IP33
- Abmessungen: 217 × 158 × 56,5 mm
- Gewicht: 0,96 kg
Lieferumfang
- 1 × Offgridtec MPPT PRO-X 20 A Solarladeregler, Artikelnummer 1-01-017375
- 1 × Bedienungsanleitung
ExoVolt-Fazit
Der MPPT PRO-X 20 A ist eine kompakte Lösung für kleinere 12- und 24-V-Solarsysteme. Seine konfigurierbaren Ladeparameter, das integrierte Display und die RS485-Kommunikation ermöglichen einen flexiblen und übersichtlich kontrollierbaren Systemaufbau.
