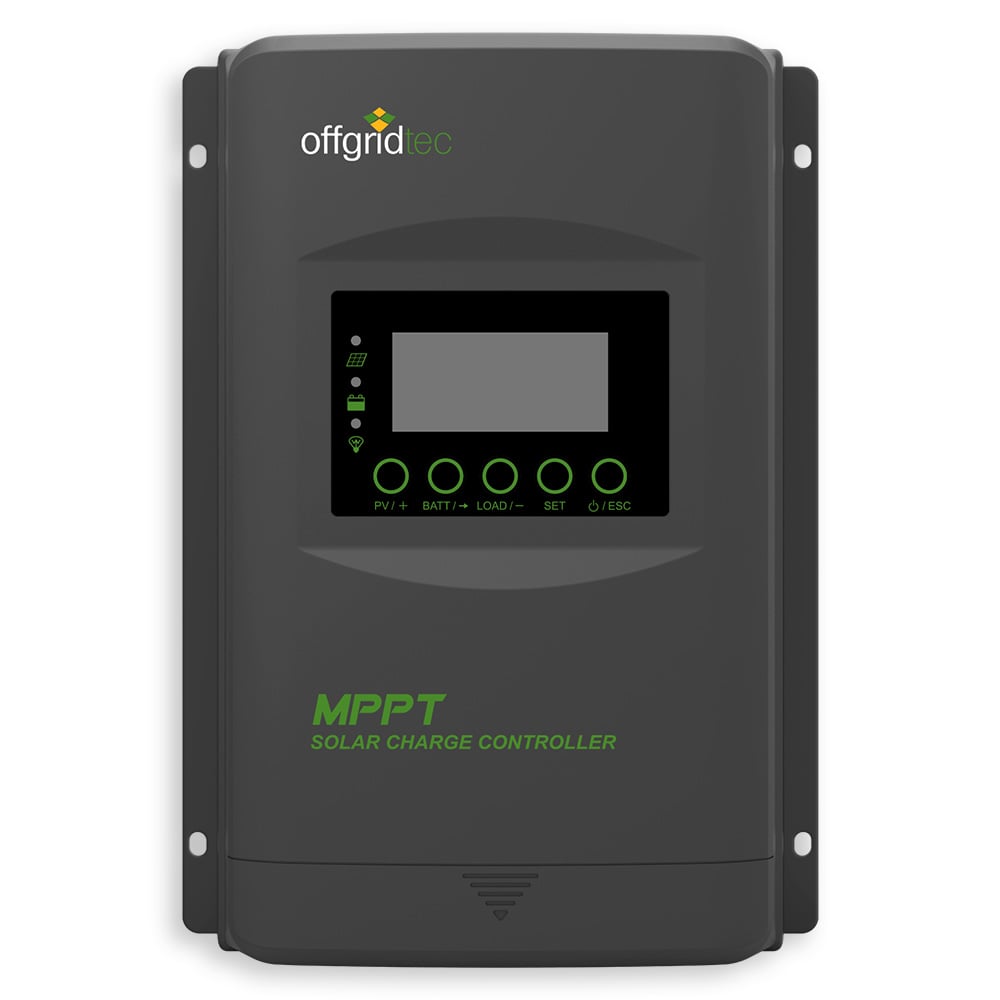

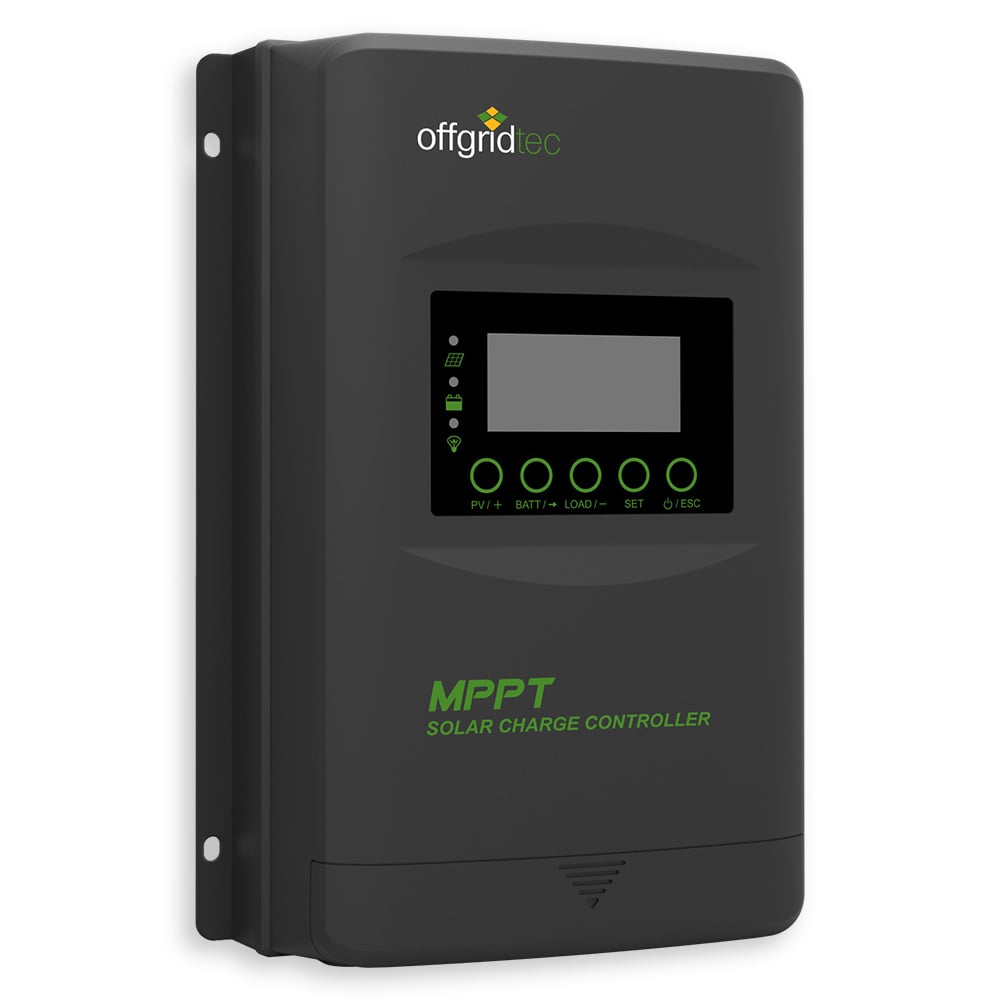

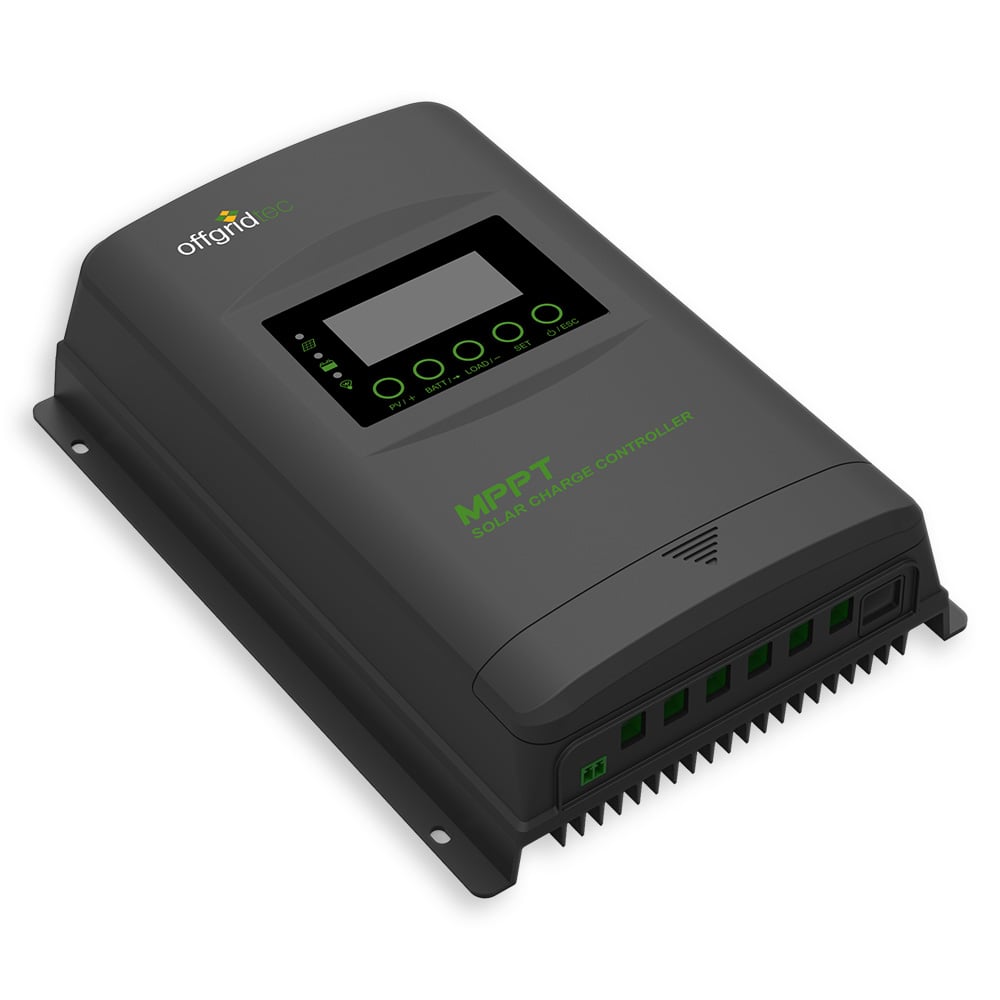

10 A MPPT Solarladeregler für 12 V und 24 V PRO-X 10A mit LCD und RS485 – Offgridtec®
Kompakter MPPT-Solarladeregler mit 10 A Ladestrom, integriertem LCD-Display und RS485-Schnittstelle für kleinere 12- und 24-V-Solarsysteme.
Die Vorteile auf einen Blick
- 10 A Nennladestrom
- Für 12- und 24-V-Batteriesysteme
- MPPT-Tracking-Effizienz bis zu 99,5 %
- DC/DC-Umwandlungswirkungsgrad bis zu 98,2 %
- Für unterstützte Blei- und Lithiumbatterien konfigurierbar
- Integriertes LCD-Display
- RS485-Schnittstelle mit Modbus-Protokoll
- Automatische Begrenzung von Ladeleistung und Ladestrom
- Umfangreiche elektronische Schutzfunktionen
Produktbeschreibung
Der Offgridtec MPPT PRO-X 10 A ist ein kompakter Solarladeregler für kleinere netzunabhängige Energie- und Batteriesysteme. Er unterstützt 12- und 24-V-Systeme und stellt einen Ladestrom von bis zu 10 A bereit.
Damit eignet sich der Regler beispielsweise für kleinere Inselanlagen, Beleuchtungs- und Überwachungssysteme sowie kompakte Solaranwendungen in Campern und Booten.
Die MPPT-Regelung ermittelt fortlaufend den optimalen Arbeitspunkt der angeschlossenen Solarmodule. Dadurch kann die verfügbare PV-Leistung auch bei wechselnder Sonneneinstrahlung effizient für die Batterieladung genutzt werden. Die Tracking-Effizienz erreicht bis zu 99,5 %, der maximale DC/DC-Umwandlungswirkungsgrad liegt bei 98,2 %.
Je nach Systemspannung unterstützt der Laderegler folgende PV-Nennleistungen:
- 130 W bei 12 V
- 260 W bei 24 V
Flexible Batteriekonfiguration
Der MPPT PRO-X unterstützt geeignete Blei-Säure- und Lithiumbatterien. Lade-, Erhaltungs- und Abschaltparameter lassen sich an das eingesetzte Batteriesystem anpassen.
Bei Bleibatterien erkennt der Regler die Systemspannung von 12 V oder 24 V automatisch. Bei Verwendung einer Lithiumbatterie ist diese automatische Erkennung nicht verfügbar. Systemspannung und Ladeparameter müssen deshalb entsprechend den Vorgaben des Batterieherstellers und des Batteriemanagementsystems eingestellt werden. Der Temperaturkompensationskoeffizient ist bei Lithiumbatterien auf 0 zu setzen.
Kontrolle und Kommunikation

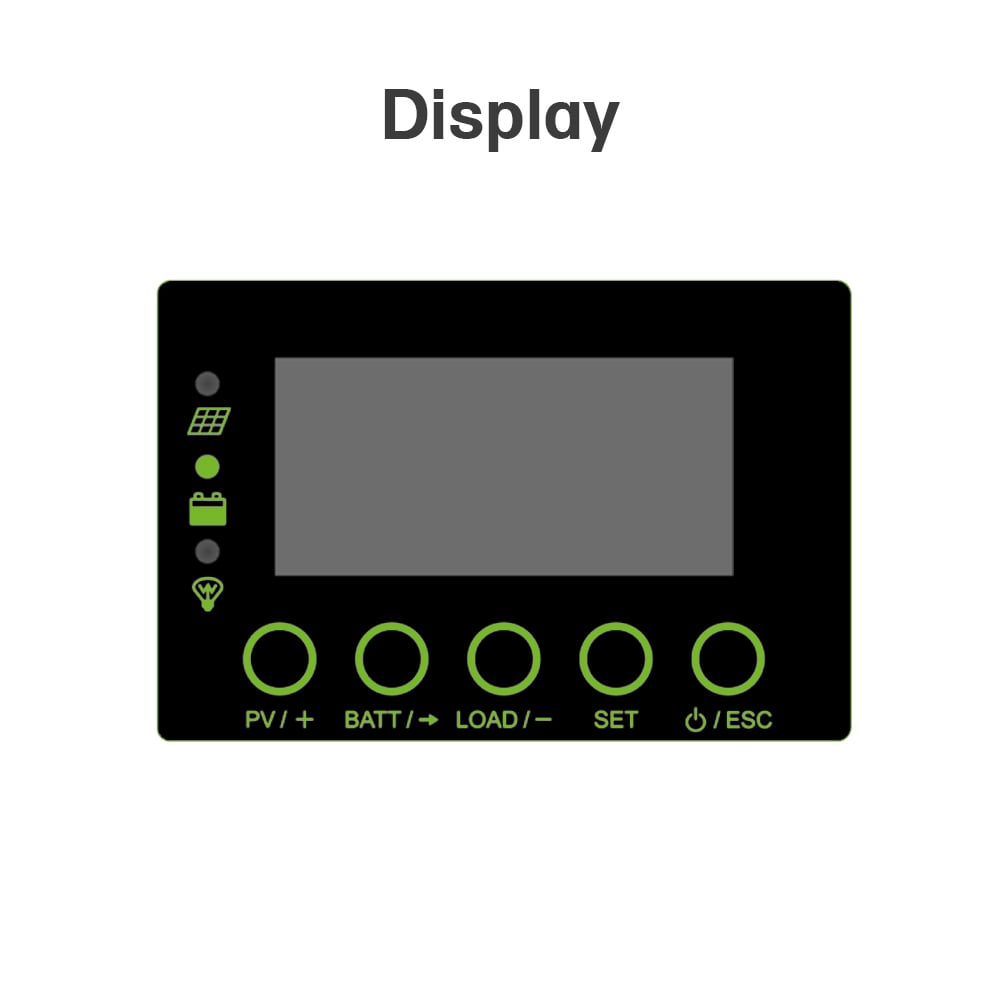

Das integrierte LCD-Display stellt wichtige Betriebs- und Leistungsdaten direkt am Gerät dar. Über die RS485-Schnittstelle mit Modbus-Protokoll kann der Laderegler in eine externe Systemüberwachung eingebunden werden.
Für die Verbindung mit einem Computer oder einer mobilen Anwendung können zusätzliche Kommunikationskomponenten erforderlich sein. Diese sind nicht Bestandteil des aufgeführten Lieferumfangs.
Technische Daten
- Systemnennspannung: 12 / 24 V DC
- Automatische Spannungserkennung: bei geeigneten Bleibatterien
- Nennladestrom: 10 A
- Nennentladestrom: 10 A
- Batteriespannungsbereich: 8–32 V
- Maximale PV-Leerlaufspannung: 100 V bei minimaler Betriebstemperatur
- Maximale PV-Leerlaufspannung bei 25 °C: 92 V
- MPP-Spannungsbereich: Batteriespannung + 2 V bis 72 V
- Maximaler DC/DC-Umwandlungswirkungsgrad: 98,2 %
- Volllastwirkungsgrad: bis zu 96,2 %
- Eigenverbrauch: maximal 30 mA bei 12 V beziehungsweise 16 mA bei 24 V
- RS485-Schnittstelle: RJ45, 5 V DC / 200 mA
- Anschlussklemmen: bis 4 mm² beziehungsweise AWG 12
- Empfohlener Leitungsquerschnitt: 4 mm² beziehungsweise AWG 12
- Umgebungstemperatur bei Volllast: −25 bis +50 °C
- Schutzart: IP33
- Abmessungen: 175 × 143 × 48 mm
- Gewicht: 0,57 kg
Lieferumfang
- 1 × Offgridtec MPPT PRO-X 10 A Solarladeregler, Artikelnummer 1-01-017370
- 1 × Bedienungsanleitung
ExoVolt-Fazit
Der MPPT PRO-X 10 A ist eine kompakte Lösung für kleinere 12- und 24-V-Solarsysteme. Das integrierte Display, konfigurierbare Ladeparameter und die RS485-Schnittstelle ermöglichen eine effiziente und übersichtlich kontrollierbare Batterieladung.
