Umschaltstation für Netzvorrangschaltung US-12 230V 12A 2700W 230VAC – erhältlich bei ExoVolt

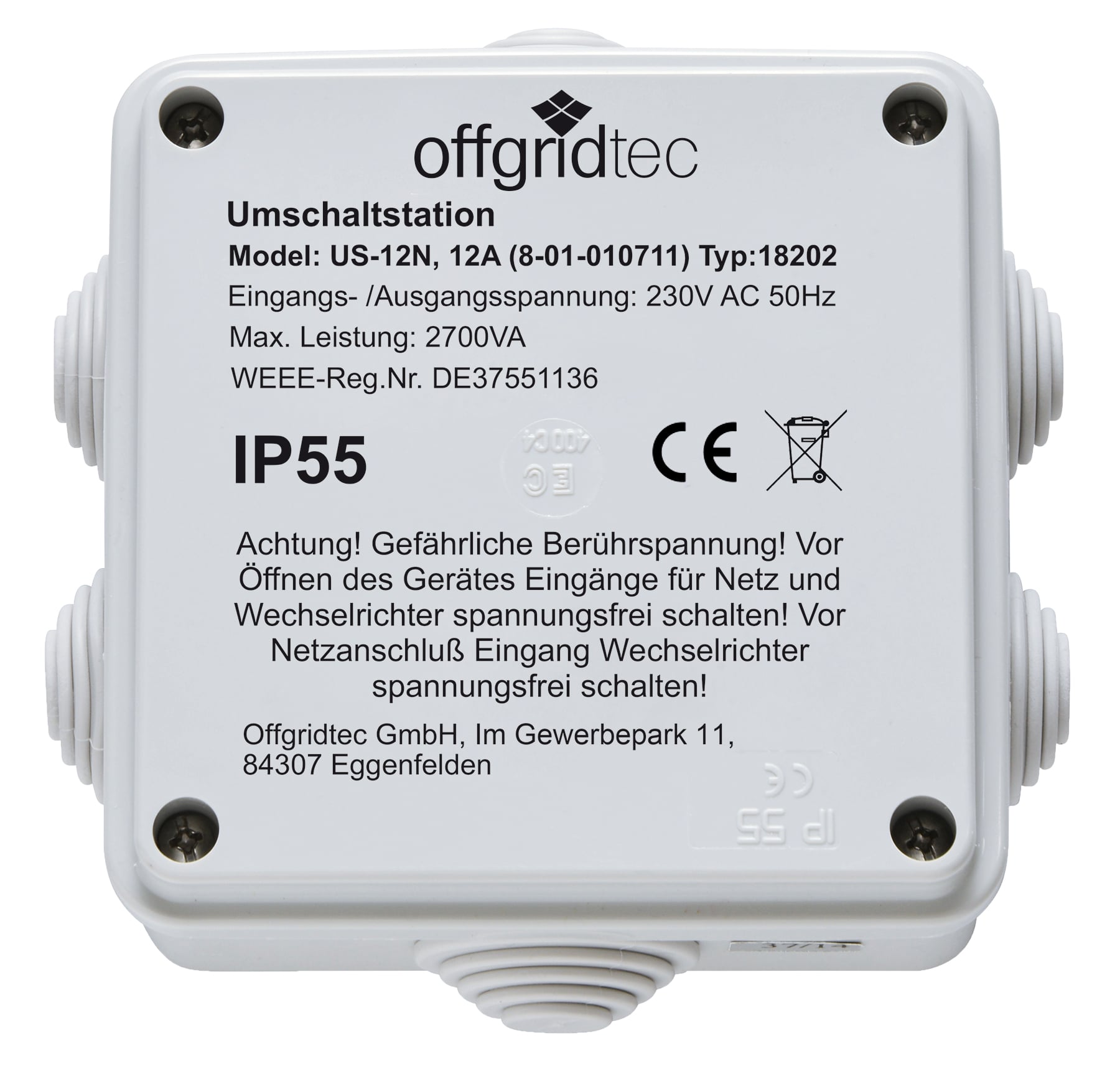

Die Umschaltstation US230/12 von Offgridtec ermöglicht durch mikroprozessorgesteuerte Prioritätenschaltung den problemlosen Betrieb aus Ihrer 12VDC oder 230VAC Stromquelle
Die Vorteile auf einen Blick
- Geeignet für Sinus Wechselrichter bis max. 2700 VA
- Frei wählbare Netzvorrangschaltung
- Präzise Umschaltung dank hochwertiger Relais
Produktbeschreibung
Vielseitig einsetzbares Multitalent
Offgridtec Umschaltstationen ermöglichen es dir störungsfrei 230 V Verbraucher aus zwei unterschiedlichen Spannungsquellen zu bedienen. Typischerweise handelt es sich hier um einen Spannungswandler bzw. das öffentliche Stromnetz
Mit der Prioritätenschaltung kannst du bestimmen, welche Stromquelle bevorzugt genutzt werden soll – fällt diese Spannungsquelle weg wird auf die Ersatzstromquelle umgeschalten.
Die Verwendung hochwertigster Relais garantiert einerseits eine besonders präzise Umschaltschwelle, zum Anderen ist ihr Spannungswandler optimal vor Rückeinspeisung von Fremdspannung geschützt.
Einsatzempfehlungen
- Solar-Inselanlagen
- Service- und Nutzfahrzeuge
- Wohnmobile und Caravans
- Segelboote und andere Wasserfahrzeuge
Technische Daten
- Eingangsspannung: 230VAC, 50/60Hz
- Eingangsstrom (max.): 12 A
- Ausgangsspannung: 230VAC, 50/60Hz
- Leistung (max.): 2700VA
- Umschaltzeit: 1 – 2 s
- Sicherung: F 15 A / 250 V
- Schutz: Überlast, Kurzschluss
- Gehäuse: Kunststoff
- Schutzart: IP55
- Eingänge: Schraubklemmen
- Abmessungen: (LxBxH): 120 × 120 × 58 mm
- Gewicht: 250g

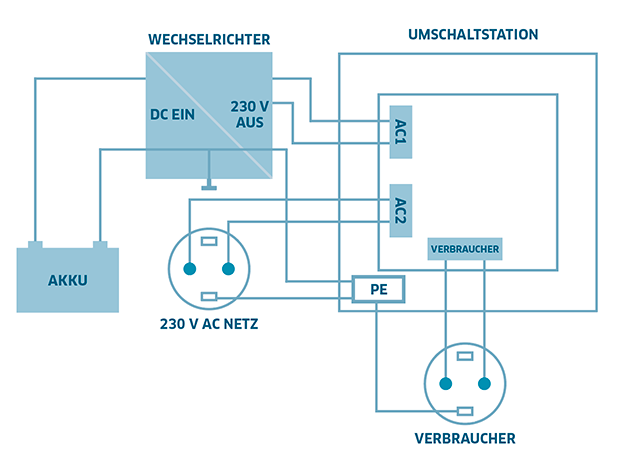

Anwendungsbeispiel 1 – Netz-Vorrangschaltung
- Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
- Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu

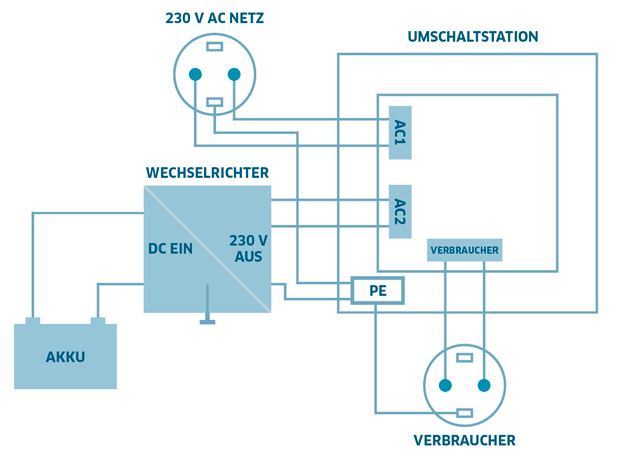

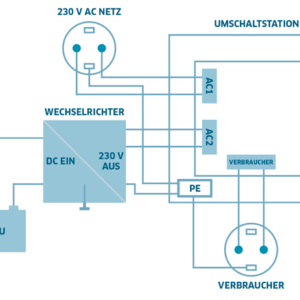

Anwendungsbeispiel 2 – Wechselrichter-Vorrangschaltung
- Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar- Inselsystemen)
- Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet
Lieferumfang:
1 × Umschaltstation, Erdungsklemme, Bedienungsanleitung, DE, GB, FR, NL
