600W Insel-Solaranlage mit 260Ah AGM & 2000W Sinus-Spannungswandler – Offgridtec® Autark XXL-Master
Die Offgridtec Autark XXL-Master ist eine leistungsstarke 12V/230V-Insel-Solaranlage für Standorte ohne öffentlichen Netzanschluss. Vier monokristalline 150W-Solarmodule, eine zyklenfeste 260Ah-AGM-Batterie, ein 45A-PWM-Solarladeregler und ein 2000W-Sinus-Spannungswandler bilden ein umfangreich ausgestattetes Komplettsystem für die autarke Energieversorgung.
Neben geeigneten 12V-Verbrauchern können auch 5V-USB-Geräte und 230V-Wechselstromverbraucher betrieben werden. Damit eignet sich das System beispielsweise für Berghütten, Wochenendhäuser, größere Gartenhäuser, netzferne Werkstätten und vergleichbare Inselanwendungen.
Deine Vorteile auf einen Blick
- 600 Wp Gesamtleistung durch vier 150W-Solarmodule
- 260Ah-AGM-Batterie als stationärer Energiespeicher
- 2000 W kontinuierliche 230V-Ausgangsleistung
- Bis zu 4000 W kurzzeitige Spitzenleistung
- Reine Sinuswelle für geeignete 230V-Verbraucher
- 45A-PWM-Solarladeregler mit LCD-Anzeige
- Separater 12V-Lastausgang bis maximal 45 A
- Zwei USB-Ladeanschlüsse am Solarladeregler
- Zusätzlicher USB-Anschluss am Spannungswandler
- RS485-Schnittstelle zur Konfiguration des Spannungswandlers
- Temperaturkompensierte Batterieladung
- Vorkonfektionierte Anschlussleitungen und Sicherungen enthalten
- Für netzunabhängige stationäre Anwendungen konzipiert
Autarke Energieversorgung mit 12 V und 230 V
Die Autark XXL-Master stellt mehrere Spannungsebenen für unterschiedliche Verbraucher bereit. Geeignete Gleichstromgeräte können über das 12V-System versorgt werden. Smartphones, Tablets und andere USB-Geräte lassen sich an den vorhandenen 5V-USB-Anschlüssen laden.
Der enthaltene Sinus-Spannungswandler erzeugt aus der 12V-Batteriespannung eine 230V-Wechselspannung mit reiner Sinuswelle. Dadurch können innerhalb der zulässigen Leistungsgrenzen auch zahlreiche haushaltsübliche und elektronische Verbraucher betrieben werden.
Das System ist ausschließlich für den Inselbetrieb vorgesehen. Eine Einspeisung in das öffentliche Stromnetz ist nicht vorgesehen.
Typische Einsatzmöglichkeiten
Aufgrund seiner Solarmodulleistung, Speicherkapazität und 230V-Ausgabe eignet sich das System unter anderem für:
- Berghütten und Jagdhütten
- Wochenend- und Ferienhäuser ohne Netzanschluss
- größere Gartenhäuser und Schrebergärten
- netzferne Werkstätten und Geräteschuppen
- landwirtschaftliche oder forstwirtschaftliche Nebenstandorte
- Beleuchtungs- und Kommunikationssysteme
- Kühlboxen und energieeffiziente Kühlschränke
- Notebooks, Smartphones und Kamera-Akkus
- geeignete Werkzeuge und Haushaltsgeräte innerhalb der Leistungsgrenzen
Ob ein bestimmter Verbraucher zuverlässig betrieben werden kann, hängt nicht nur von seiner Nennleistung ab. Auch Einschaltstrom, tägliche Betriebsdauer, Wirkungsgrad des Spannungswandlers, verfügbarer Solarertrag und Ladezustand der Batterie müssen berücksichtigt werden.

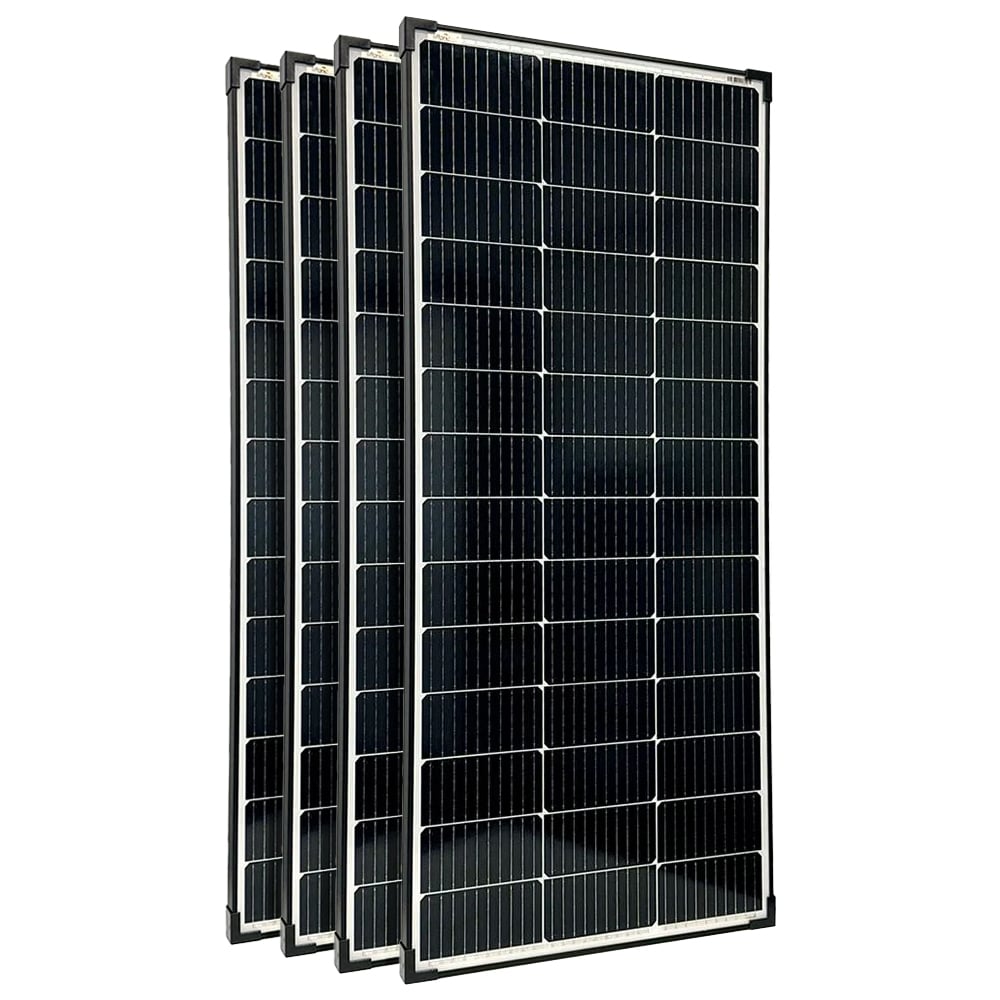

600 Wp Solarleistung aus vier Modulen
Die vier monokristallinen Solarmodule besitzen jeweils eine Nennleistung von 150 Wp. Gemeinsam stellen sie eine Generatorleistung von 600 Wp bereit.
Offgridtec gibt für den Zeitraum von März bis Oktober einen durchschnittlichen Tagesertrag von ungefähr 2400 Wh an. Dieser Wert dient als Planungsgröße und stellt keinen garantierten Solarertrag dar.
Der tatsächliche Energieertrag wird unter anderem beeinflusst durch:
- geografischen Standort
- Jahreszeit und Wetterlage
- Ausrichtung und Neigungswinkel
- Teilverschattung
- Modultemperatur
- Verschmutzung der Moduloberflächen
- Leitungs- und Umwandlungsverluste

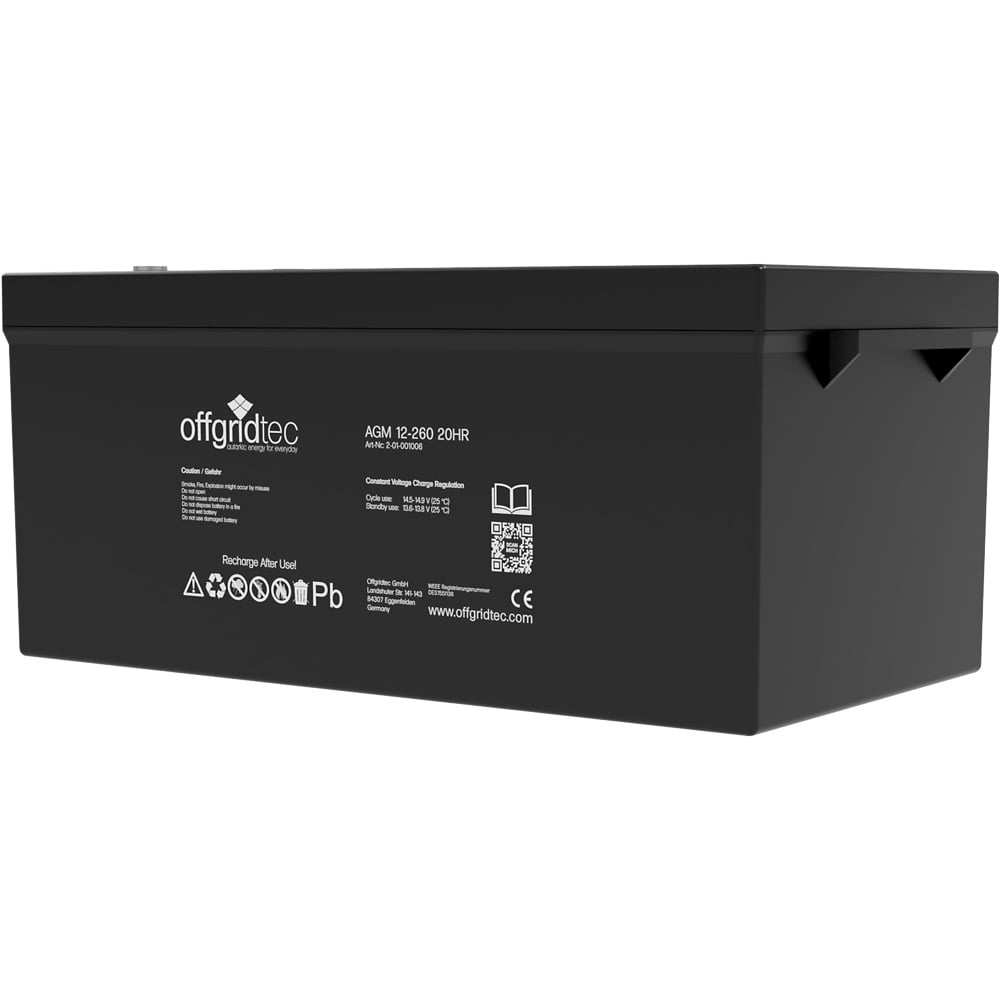

260Ah-AGM-Batterie als Energiespeicher
Die enthaltene AGM-Solarbatterie besitzt eine Nennkapazität von 260 Ah bei einer Systemspannung von 12 V. Daraus ergibt sich rechnerisch ein nominaler Energieinhalt von ungefähr 3120 Wh.
Für eine batterieschonende Anlagenplanung wird bei AGM-Batterien häufig mit einer maximalen Entladetiefe von etwa 50 % gerechnet. Daraus ergibt sich eine rechnerisch nutzbare Energiemenge von ungefähr 1560 Wh.
Die tatsächlich entnehmbare Energie hängt insbesondere von Entladestrom, Batterietemperatur, Alter, Ladezustand und Zustand der Batterie ab. Häufige Tiefentladungen können die Gebrauchsdauer deutlich reduzieren.

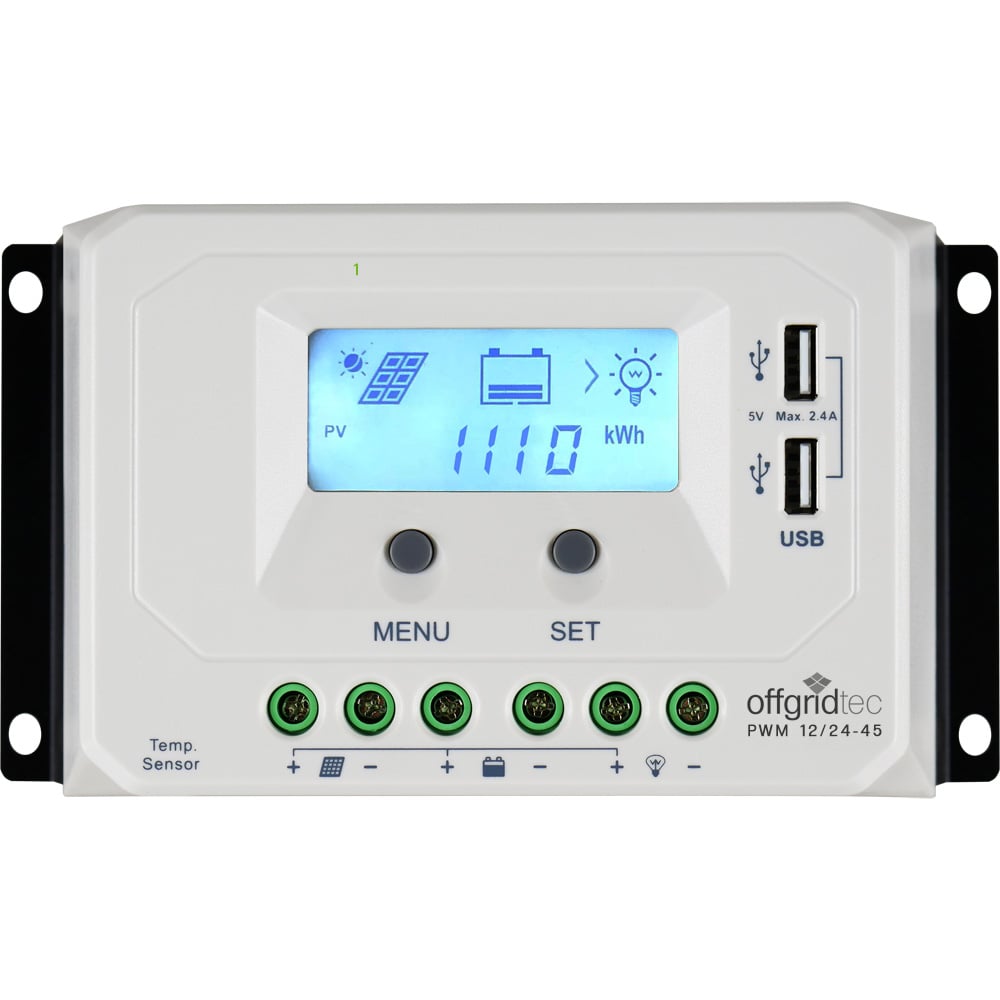

45A-PWM-Solarladeregler mit LCD-Anzeige
Der 45A-PWM-Solarladeregler steuert die Ladung der AGM-Batterie und stellt wichtige Betriebsparameter über die integrierte LCD-Anzeige dar.
Ein externer Temperatursensor erfasst die Batterietemperatur und ermöglicht eine temperaturkompensierte Anpassung der Ladespannung. Diese Funktion unterstützt eine bedarfsgerechte Ladung der AGM-Batterie bei wechselnden Umgebungstemperaturen.
Der konfigurierbare 12V-Lastausgang kann geeignete Gleichstromverbraucher bis zu einem maximalen Ausgangsstrom von 45 A versorgen. Er kann beispielsweise für eine zeit- oder spannungsabhängige Beleuchtungssteuerung genutzt werden.
Zusätzlich stehen am Solarladeregler zwei USB-Ladeanschlüsse mit einem gemeinsamen maximalen Ausgangsstrom von 2,4 A zur Verfügung.

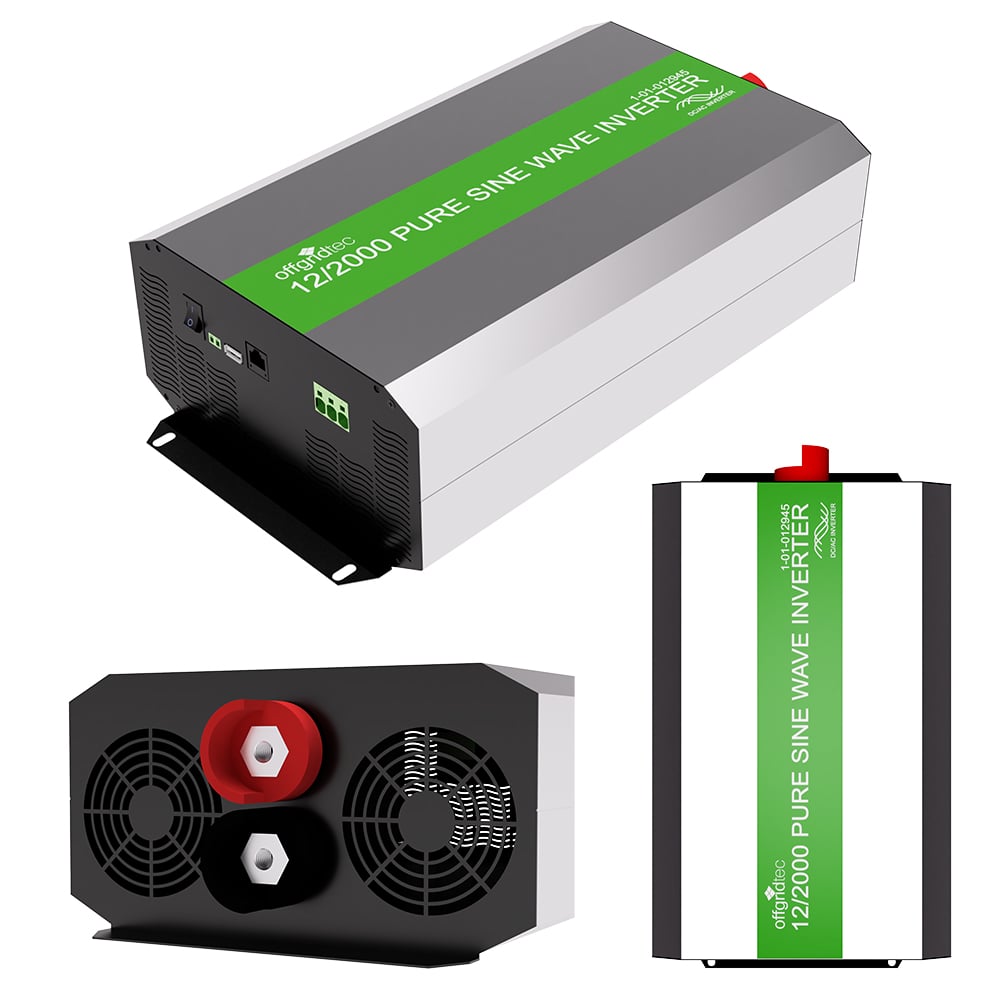

2000W-Sinus-Spannungswandler für 230V-Verbraucher
Der enthaltene Spannungswandler stellt eine reine 230V-Sinuswelle mit 50 Hz bereit. Seine kontinuierliche Ausgangsleistung beträgt 2000 W. Kurzzeitig können Einschaltspitzen von bis zu 4000 W verarbeitet werden.
Damit eignet sich der Spannungswandler grundsätzlich auch für empfindliche elektronische Geräte, sofern deren Leistungsaufnahme und Einschaltstrom innerhalb der zulässigen Grenzwerte liegen.
Ein zusätzlicher USB-Anschluss am Spannungswandler stellt 5 V DC mit maximal 1 A bereit.
Konfiguration über RS485
Der Sinus-Spannungswandler besitzt eine RS485-Kommunikationsschnittstelle. Diese ermöglicht in Verbindung mit der passenden Software die Überwachung und Konfiguration ausgewählter Betriebsparameter über einen PC oder ein Notebook.
Das dafür benötigte RS485-USB-Interfacekabel ist nicht im Lieferumfang enthalten und muss separat erworben werden.
Integrierte Schutzfunktionen
Das System beziehungsweise die enthaltenen elektronischen Komponenten verfügen abhängig vom jeweiligen Gerät über Schutzfunktionen gegen:
- Überlastung
- Kurzschluss
- Übertemperatur
- Unterspannung
- Verpolung
Die Schutzfunktionen ersetzen keine fachgerechte Dimensionierung, Absicherung und Installation des Systems.

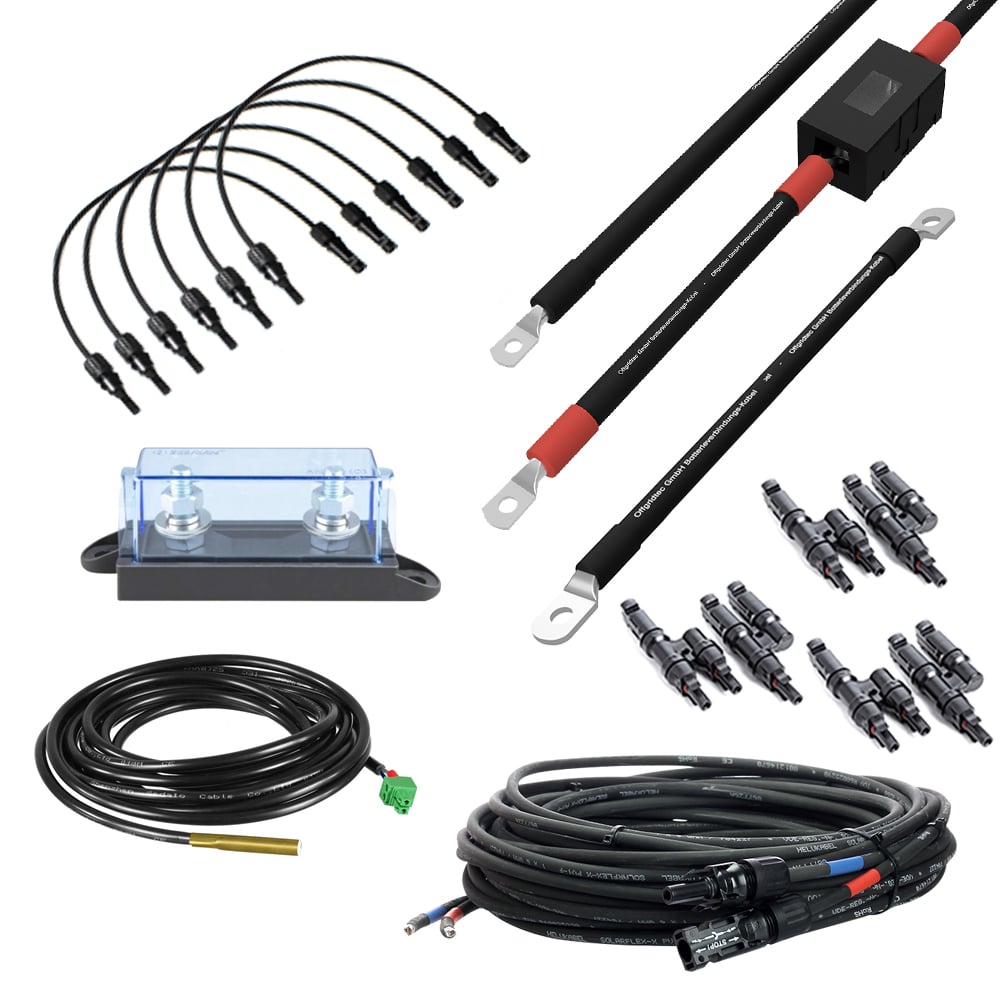

Vorkonfektionierte Anschlussleitungen
Die im Set enthaltenen Leitungen sind mit den jeweils vorgesehenen Steckverbindern oder Ringkabelschuhen konfektioniert. Dadurch entfällt das eigenständige Verpressen der hochstromführenden Kabelanschlüsse.
Enthalten sind unter anderem:
- 10 m Modulverbindungsleitung mit 10 mm² Leitungsquerschnitt
- 1,5 m Batterieverbindungsleitung mit 10 mm² Leitungsquerschnitt
- 40 cm Batterie-Verbindungsleitung mit 50 mm² Leitungsquerschnitt
- 1 m Batterieleitung mit 35 mm² Leitungsquerschnitt
- Solar-Abzweigverbinder und Verlängerungsleitungen
- MIDI- und MEGA-Hochstromsicherungen mit passenden Sicherungshaltern
Trotz der vorkonfektionierten Leitungen handelt es sich aufgrund der hohen Gleichströme nicht um ein einfaches Haushalts-Stecksystem. Polarität, Leitungsführung, Anschlussreihenfolge, Drehmomente und Absicherung müssen entsprechend den Herstelleranleitungen eingehalten werden.
Anschlussmöglichkeiten
230 V AC
- Ausgangsspannung: 230 V AC
- Netzfrequenz: 50 Hz
- Ausgangssignal: reine Sinuswelle
- Kontinuierliche Ausgangsleistung: 2000 W
- Kurzzeitige Spitzenleistung: 4000 W
12 V DC
- Systemspannung: 12 V DC
- Konfigurierbarer Lastausgang am Solarladeregler
- Maximaler Ausgangsstrom: 45 A
5 V USB
- Zwei USB-Anschlüsse am Solarladeregler
- Gemeinsamer maximaler Ausgangsstrom: 2,4 A
- Ein USB-Anschluss am Spannungswandler
- Maximaler Ausgangsstrom: 1 A
Solarmodule
- Anzahl: 4
- Nennleistung je Modul: 150 Wp
- Abmessungen je Modul: 1350 × 590 × 35 mm

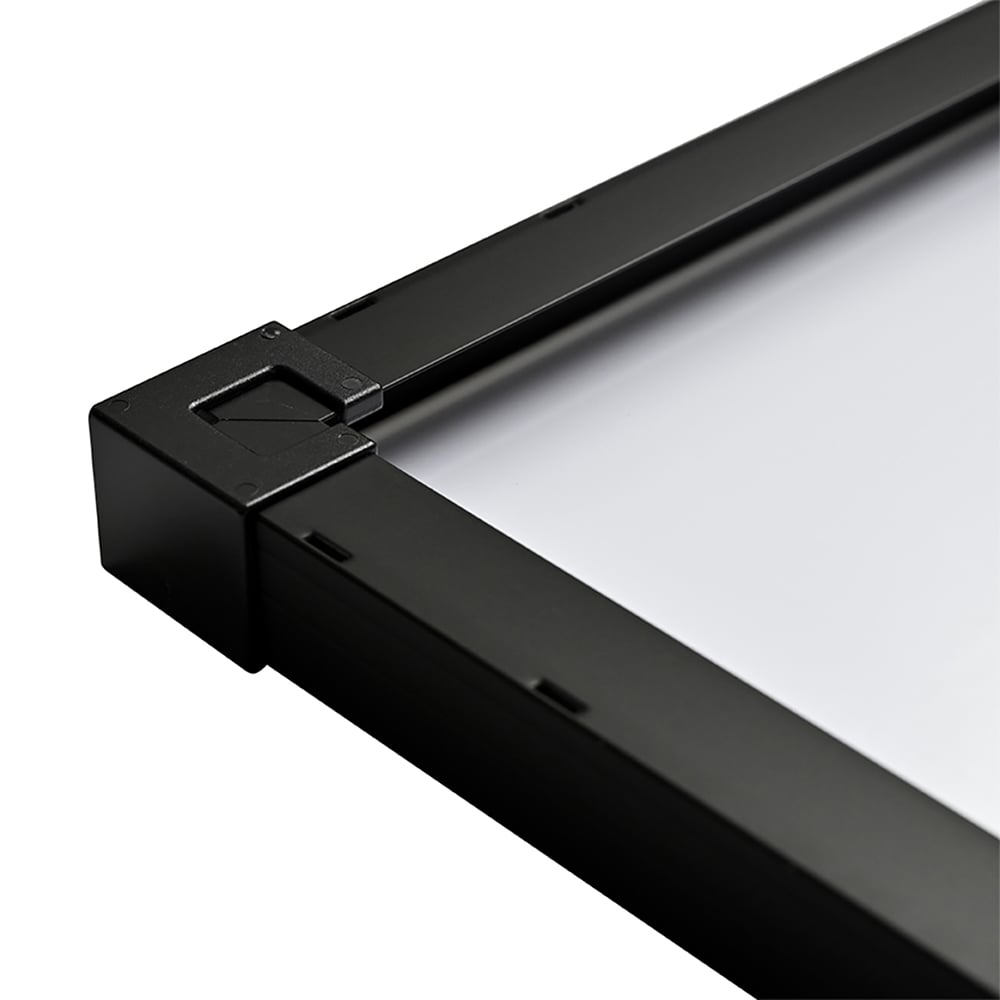

- Rahmenfarbe: Schwarz
Für alle vier Module zusammen wird eine reine Modulfläche von ungefähr 3,19 m² benötigt. Zusätzliche Abstände, Montageprofile und Wartungsflächen sind dabei noch nicht berücksichtigt.

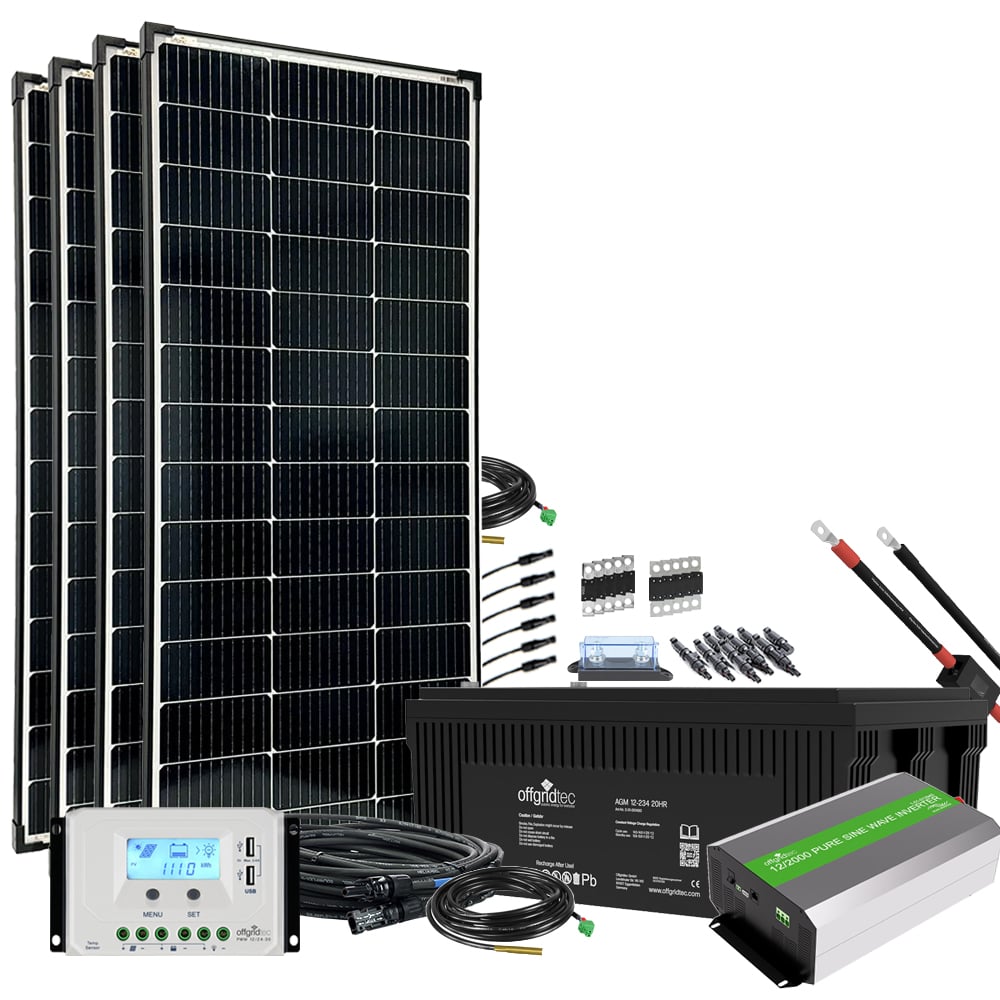

Lieferumfang
- 4 × Offgridtec MONO 150W V2 Solarmodul mit schwarzem Rahmen
- 1 × Offgridtec 45A-PWM-Solarladeregler mit LCD-Anzeige und USB-Anschlüssen
- 1 × Offgridtec 260Ah-AGM-Solarbatterie mit M8-Schraubanschlüssen
- 1 × Offgridtec 2000W-Sinus-Spannungswandler, 12 V auf 230 V
- 1 × vorkonfektionierte Modulverbindungsleitung, 10 m, 10 mm²
- 1 × vorkonfektionierte Batterieverbindungsleitung, 1,5 m, 10 mm², mit MIDI-Sicherungshalter und M8-Ringkabelschuhen
- 1 × Batterietemperatursensor mit 3 m Anschlussleitung
- 1 × Batterie-Verbindungsleitung, 40 cm, 50 mm², mit M8-Anschlüssen
- 1 × Batterieleitung, 1 m, 35 mm², mit M10-Ringkabelschuhen
- 1 × MEGA-Sicherungshalter
- 5 × MEGA-Sicherung, 200 A / 32 V
- 5 × MIDI-Sicherung, 50 A
- 3 × Paar Solar-Abzweigverbinder
- 6 × Solar-Verlängerungsleitung, jeweils 50 cm, 6 mm²
- Bedienungsanleitungen
Solarmodulhalterungen nicht enthalten
Da die geeignete Befestigung von Dachart, Montagefläche und Unterkonstruktion abhängt, sind keine Solarmodulhalterungen im Lieferumfang enthalten.
Abhängig vom Einsatzort wird ein geeignetes Montagesystem benötigt, beispielsweise für:
- Flachdachmontage
- Wandmontage
- Schrägdach mit Dachziegeln
- Blech- oder Faserzementdach
- Dachpappe mit geeigneter Unterkonstruktion
Vor der Montage müssen Statik, Wind- und Schneelasten, Dachaufbau, Befestigungspunkte und Herstellervorgaben geprüft werden.
Energiebedarf und Betriebsdauer realistisch planen
Die Ausgangsleistung des Spannungswandlers bestimmt, welche maximale elektrische Leistung angeschlossen werden kann. Sie sagt jedoch nicht aus, wie lange ein Verbraucher betrieben werden kann.
Der tägliche Energiebedarf wird folgendermaßen berechnet:
Leistungsaufnahme in Watt × Betriebsdauer in Stunden = Energiebedarf in Wattstunden
Ein Verbraucher mit 500 W benötigt bei zwei Stunden Betrieb bereits 1000 Wh. Hinzu kommen die Verluste des Spannungswandlers. Für den zuverlässigen Betrieb müssen daher sowohl die Ausgangsleistung als auch der tägliche Energiebedarf mit Solarertrag und nutzbarer Batteriekapazität abgestimmt werden.
ExoVolt-Fazit
Die Offgridtec Autark XXL-Master ist eine umfangreich ausgestattete Insel-Solaranlage für anspruchsvollere netzunabhängige Anwendungen. Mit 600 Wp Solarleistung, einer 260Ah-AGM-Batterie und 2000 W kontinuierlicher 230V-Ausgangsleistung bietet sie deutlich mehr Möglichkeiten als kleinere 12V-Basissysteme.
Ihre Stärke liegt in der Kombination mehrerer Versorgungsebenen: 12V-Gleichstrom für geeignete Verbraucher, 5V-USB-Anschlüsse für mobile Geräte und eine reine 230V-Sinuswelle für Geräte bis zur zulässigen Leistungsgrenze. Damit eignet sich das System besonders für Hütten, Wochenendhäuser, Werkstätten und vergleichbare Standorte ohne Netzanschluss.
