Energy Solutions SmartSwitch DC4 4-Kanal DC Lastcontroller 12/24 V mit CAN-Bus – erhältlich bei ExoVolt

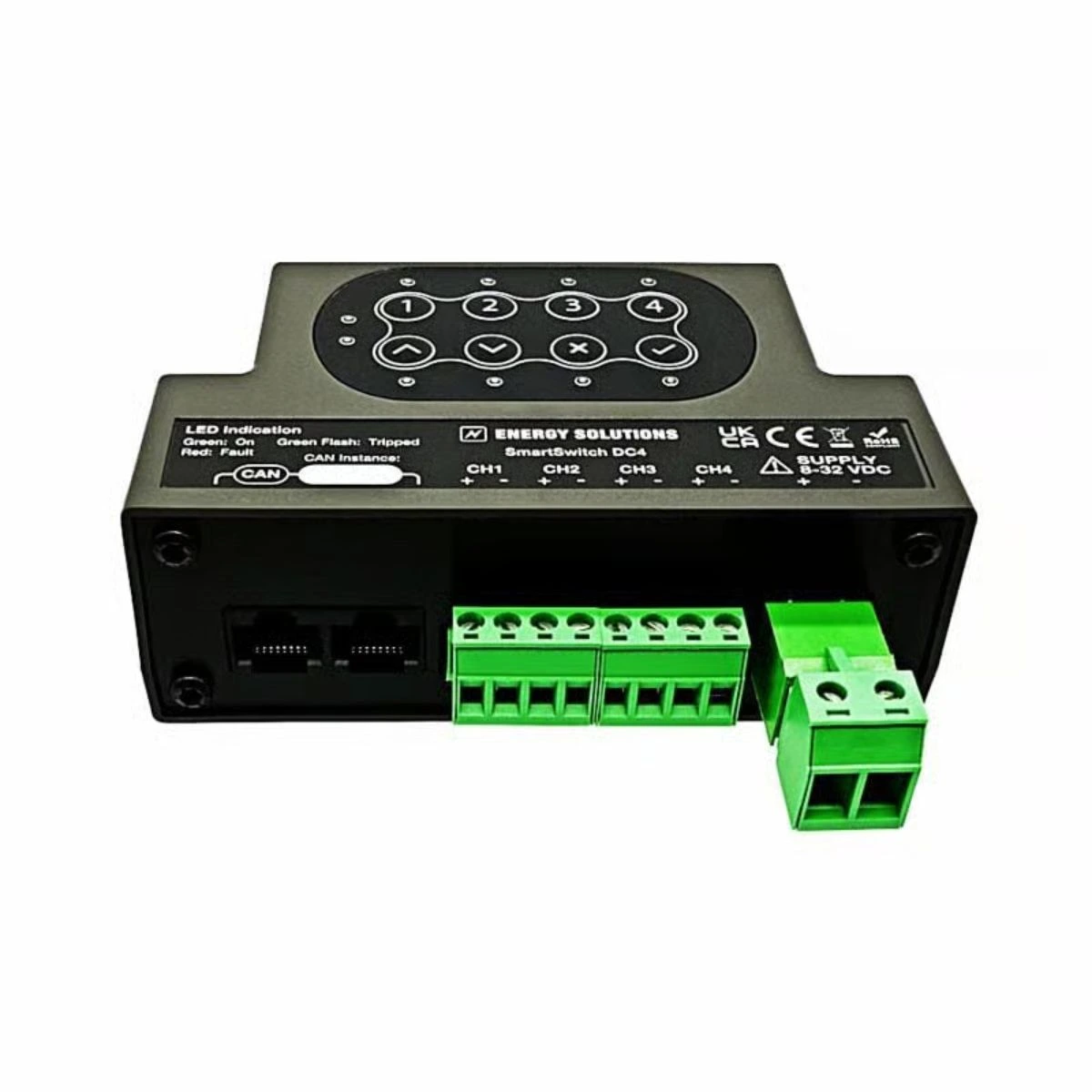

Der Energy Solutions SmartSwitch DC4 ist ein intelligenter und konfigurierbarer 4-Kanal DC Lastcontroller für die gezielte Steuerung und Überwachung von 12- und 24-Volt-Gleichstromverbrauchern. Über seine integrierte CAN-Bus-Schnittstelle lässt sich das Modul in moderne Steuerungs- und Energiesysteme einbinden und eignet sich insbesondere für anspruchsvolle Victron-basierte Installationen.

Statt Verbraucher lediglich über klassische Sicherungen und Schalter zu versorgen, ermöglicht der SmartSwitch DC4 eine kontrollierte und überwachte DC-Verteilung. Vier separat nutzbare Kanäle können geschaltet, überwacht und abhängig von der Konfiguration auch zur PWM-Steuerung verwendet werden.

Die Vorteile auf einen Blick

• 4 individuell steuerbare DC-Ausgänge
• Für 12-V- und 24-V-Systeme
• Integrierte CAN-Bus-Kommunikation
• Victron Ready
• Stromüberwachung der angeschlossenen Verbraucher
• Individuell konfigurierbare Strombegrenzung
• Überstrom- und Übertemperaturschutz
• Ausgangszustände direkt am Modul erkennbar
• Dauerbetrieb, Tasterbetrieb und PWM-Dimmung konfigurierbar
• Kompakte Bauweise für professionelle DC-Energiesysteme

Der Hersteller beschreibt drei grundlegende Betriebsarten für die Ausgänge: dauerhaft geschalteter Betrieb, Momentbetrieb sowie PWM-Dimmung mit 120-Hz-Impulssteuerung. Zusätzlich überwacht das Gerät die Ausgangsspannungen und kann dadurch den Zustand angeschlossener Verbraucher erfassen.

Intelligentes DC-Lastmanagement mit vier Kanälen

Jeder der vier Kanäle des SmartSwitch DC4 kann zur Steuerung eines eigenen DC-Verbrauchers verwendet werden. Typische Anwendungen sind beispielsweise:

Beleuchtung · Lüfter · Kühlgeräte · Pumpen · Steuergeräte · weitere DC-Verbraucher

Das macht den SmartSwitch besonders interessant für Batteriesysteme, autarke Energieversorgungen, mobile Anwendungen und komplexere Victron-Systemarchitekturen.

Der maximale Dauerstrom beträgt laut Datenblatt 5 A pro Kanal. Der Gesamtstrom der Ausgänge wird zusätzlich durch eine interne 15-A-ATO-Sicherung begrenzt.

CAN-Bus und Victron-Integration

Ein entscheidender Vorteil des SmartSwitch DC4 ist seine integrierte CAN-Schnittstelle. Dafür stehen zwei RJ45-Anschlüsse zur Verfügung, über die eine CAN-Verbindung durchgeschleift oder abgeschlossen werden kann.

Das Datenblatt zeigt beispielsweise die Einbindung des SmartSwitch DC4 über VE.Can in Verbindung mit einem Victron Cerbo GX und einer übergeordneten Bedienoberfläche. Dadurch kann der Lastcontroller Bestandteil eines umfassenderen Energie- und Steuerungssystems werden.

Der SmartSwitch DC4 übernimmt dabei das eigentliche Schalten, Dimmen, Überwachen und Absichern der DC-Verbraucher, während die übergeordnete Systemsteuerung die zentrale Logik bereitstellen kann.

Schutz und Überwachung

Für zuverlässigen Betrieb verfügt der SmartSwitch DC4 über mehrere integrierte Schutz- und Überwachungsfunktionen.

Dazu gehören eine konfigurierbare Überstrombegrenzung, Übertemperaturüberwachung des Moduls und der einzelnen Ausgangstreiber sowie eine Spannungsüberwachung der Ausgänge. Die Strombegrenzung kann kanalbezogen für verschiedene Sicherungs- beziehungsweise Belastungsstufen konfiguriert werden.

Damit eignet sich das Modul besonders für Installationen, bei denen Verbraucher nicht nur ein- und ausgeschaltet, sondern auch kontrolliert und überwacht betrieben werden sollen.

Die Anschlussbelegung und Grenzwerte sind im Herstellerdatenblatt detailliert dargestellt.

Ideal für intelligente Victron-Systeme

Der SmartSwitch DC4 ist besonders interessant, wenn eine klassische DC-Verteilung um intelligente Steuerungsfunktionen erweitert werden soll. In Verbindung mit einer übergeordneten Steuerung wie einem Victron Cerbo GX entsteht eine flexible Architektur, bei der einzelne Verbraucher gezielt in das Gesamtsystem eingebunden werden können.

Wichtig ist dabei die richtige Einordnung: Der SmartSwitch DC4 ist kein eigenständiges HEMS, sondern ein intelligentes DC-Lastmanagement- und Schaltmodul. Gerade als ausführende Komponente innerhalb eines größeren Energiemanagementsystems spielt er seine Stärken aus.

ExoVolt-Fazit

Der Energy Solutions SmartSwitch DC4 verbindet klassische DC-Verteilung mit moderner digitaler Steuerung. Vier separat steuerbare Kanäle, CAN-Bus-Kommunikation, Stromüberwachung und umfangreiche Schutzfunktionen machen ihn zu einer interessanten Komponente für professionelle 12- und 24-Volt-Energiesysteme.

Besonders in Verbindung mit Victron-Systemkomponenten lässt sich der SmartSwitch DC4 sinnvoll als intelligente Schnittstelle zwischen zentraler Steuerung und den angeschlossenen DC-Verbrauchern einsetzen.
